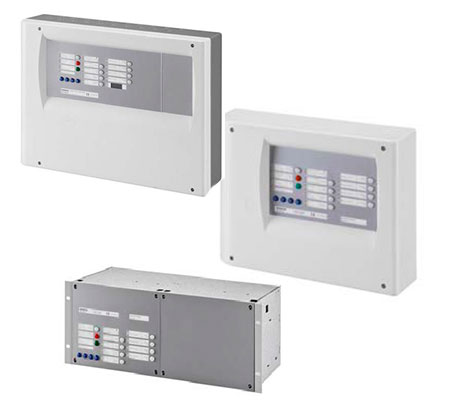

Усовершенствованная контрольная панель с функциями обнаружения возгорания, оповещения и управления пожаротушением:
— Микропроцессорное управление

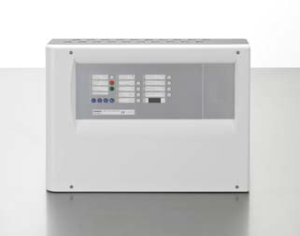

— Исполнение «Стандарт» для одного сектора пожаротушения маленькогои среднего размеров
— Исполнение «Комфорт» для одного сектора пожаротушения среднего ибольшого размеров

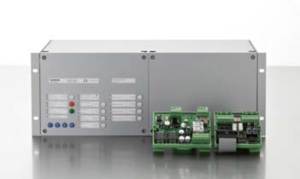

— Исполнение для 19″ стойки с поддержкой нескольких секторов пожаро-тушения, управление до 16 направлениями пожаротушения
— Интеграция с пожарными системами
— Свободно программируемая логика
Улучшенные характеристики, соответствующие высшим стандартам:
— Простая конфигурация- Загрузка/выгрузка данных конфигурации
— Ведение протокола событий- Индикация оставшегося времени до пуска системы пожаротушения (дляисполнения «Комфорт»)
— Автоматический пуск пожаротушения
— Опциональный модуль расширения для защиты нескольких секторовпожаротушения (для исполнения 19″ стойки)
— Время автономной работы от аккумуляторных батарей до 72 часов (дляверсии «Комфорт»)
— Различные режимы теста системы
— Возможность автоматической калибровки линии управления пусковымэлементом
— Соответствует стандартам EN12094-1 / EN54-2 +A1 / EN54-4 +A2, ГОСТ-Р
Обзор
Система XC10 — надёжное и эффективное средство пожарообнаружения и управления пожаротушением. Может применяться для управления пожаротушением как для одного, так и для нескольких секторов. Наглядный и информативный пользовательский интерфейс позволяет легко и быстро понять состояние всей системы. XC10 поддерживает подключение линий безадресных пожарных извещателей двух разных стандартов, а также управление большинством типов систем пожаротушения, использующих различные огнетушащие вещества.

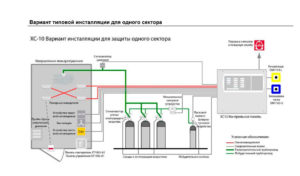

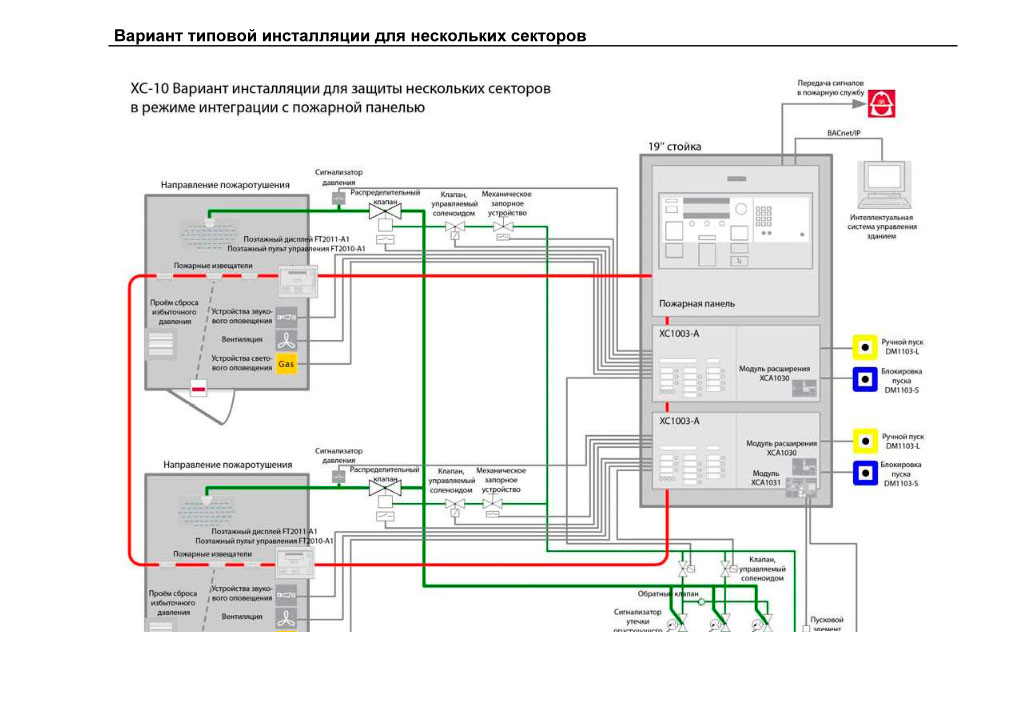

Система XC10 может функционировать автономно или и в составе интегрированной системы и, независимо от этого, защищать как один, так инесколько секторов. Это делает XC10 идеальным выбором для установки на таких объектах как серверные, центры данных, электростанции,трансформаторные подстанции, диспетчерские, очистные комнаты,кабельные каналы, хранилища, библиотеки, архивы, музеи и т.д. Имея возможность расширения, XC10 является оптимальным выбором для больших объектов с несколькими секторами пожаротушения.Дополнительное преимущество панели достаточно одного хранилища огнетушащего вещества для защиты нескольких секторов.
XC10 может быть легко интегрирована с панелью пожарной безопасности,что обеспечит комфортный просмотр состояния как пожарной системы, так и системы пожаротушения с одного рабочего места. В дальнейшем эта интегрированная система может быть подключена к интеллектуальной системе управления зданием.
Общие принципы работы
Система пожаротушения состоит из следующих компонентов:
— Панель управления
— Дымовые извещатели для автоматического пуска пожаротушения
— Кнопка ручного пуска пожаротушения
— Экстренная кнопка блокировки пуска пожаротушения
— Механическое запорное устройство
— Устройства звукового и светового оповещения
— Выходы дистанционной передачи сигналов тревоги и неисправности
— Выходы управления инженерными системами здания
— Пусковой элемент
— Сигнализаторы подачи и утечки огнетушащего вещества
Панель управления
Контрольная панель пожаротушения XC10 предназначена для контроля, управления и отображения состояния системы пожаротушения. Пожарные извещатели, устройства звукового и светового оповещения, устройства контроля и управления могут подключаться непосредственно к контрольной панели. Реакции на тревоги и неисправности определяются конфигурацией системы.
Контрольная панель пожаротушения должна быть постоянно подключена к питающей сети. В случае пропадания основного питания происходит автоматический переход на резервное питание от встроенных аккумуляторных батарей (заказываются дополнительно).
Пожарные извещатели
До 32 пожарных извещателей может быть объединено в зону извещателей. Зона, в которой произошла активация извещателя, индицируется на контрольной панели. При стандартных установках одновременная активация пожарных извещателей, входящих в состав двух разных зон, приводит к автоматическому пуску пожаротушения. Этот принцип обеспечивает высокую надёжность и предотвращает ложный пуск пожаротушения.
Кнопка ручного пуска
Пуск пожаротушения может быть осуществлён вручную с помощью кнопки ручного пуска.
Дистанционная передача.
Одновременно с оповещением о пожаре, пуске пожаротушения и неисправностях может осуществляться дистанционная передача этих сигналов на пожарную панель или удалённую приёмно-контрольную станцию.
Управление инженерными системами здания
Как правило, до запуска автоматического пожаротушения оборудование противопожарной защиты здания переводится в необходимое состояние. Например, обесточиваются магниты удержания дверей, срабатывают огнезащитные задвижки и отключается вентиляция.
Пуск и контроль системы пожаротушения
Пуск системы осуществляется за счёт отпирания запорно-пусковых устройствна сосудах с огнетушащим веществом пусковым элементом. В случае изменения состояния контактов сигнализатора давления, подтверждающего выброс огнетушащего вещества, на контрольной панели активируется индикация удачного пуска системы. Постоянно осуществляется контроль веса и давления огнетушащего вещества.
Отмена пожаротушения
Пуск пожаротушения может быть временно приостановлен или отменён при нажатии экстренной кнопки блокировки пуска во время работы таймера обратного отсчёта времени до пуска системы. В мерах предосторожности при монтажных работах автоматический пуск пожаротушения может быть отключен. В этом случае, при поступлении сообщения о пожаре необходимо нажать кнопку ручного пуска для активации пожаротушения.
Механическое запорное устройство
Используется для предотвращения ложного пуска пожаротушения во время монтажных работ. Как правило, практикуется в системах пожаротушения, использующих СО2, и которые невозможно отключить с контрольной панели. Может быть установлено в два положения- «открыто» и «закрыто», как правило, поворотом рычага вручную. Закрытое положение механического запорного устройства отображается на контрольной панели пожаротушения.
