Панели управления FC 20

Требования к технологии обнаружения пожара зависят от размера здания. В связи с этим требования к пожарным панелям управления также различаются в зависимости от зоны использования. Чтобы обеспечить постоянное наличие требуемой панели управления, подходящей для различных вариантов применения, Sinteso предлагает станции FCnet, которые могут быть соединены друг с другом в единую сеть.

  • Специализированные станции FCnet для различных зон использования, в зависимости от размерови сложности здания.
  • Пульты управления для дополнительных пользовательских интерфейсов удаленной системы,таких как помещение охранного мониторинга или приемная.
  • Простая организация сети панелей и пультов управления (FCnet/SAFEDLINK).
  • Возможность расширения сети через Ethernet (FCnet/Ethernet).
  • Использование до 32 станций сети FCnet.

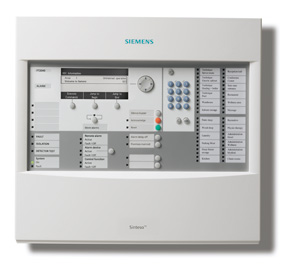

Панели управления FC20xx с возможностью работы в сети серия FC2020

Панель управления (2 шлейфа) FC2020..FC2020.. (2 шлейфа, возможность расширения до 4)

— компактная пожарная панель управления со встроенной рабочей станцией, которая может обрабатывать сигналы, поступающие от устройств SintesoTM

— до 252 адресов. Данная панель управления может использоваться как автономно, так и в составе сети. Панель управления может программироваться при помощи удобного для пользователя инструмента (SintesoWorks) для создания универсальной гибкой системы. В одну сеть могут объединяться до 32 станций, таких как панели управления и пульты управления (в любом порядке). Кроме того, на каждой станции имеется возможность подключения к Ethernet. Это подключение к Ethernet позволяет объединить в одну сеть до 4 станций, включая центральную точку доступа ‘CAP (ЦТД)’ (через Hub) (без соблюдения EN54). Подключение к системе управления безопасностью Siemens через BACnet.

Выполняется мониторинг всех линий извещателей для поиска замыкания на землю.

Адаптация текста пользователя непосредственно на пульте управления или при помощи программного инструмента. До 2000событий может быть сохранено в соответствии с различными критериями. Автоматический переход на летнее/зимнее время.

Обнаружение и автоматическое считывание (автоматическое конфигурирование) всех устройств FDnet, обеспечивающее свое-временность и простоту управления.

Сохраненные данные могут быть загружены с помощью удаленного доступа (SintesoView). FC2020.. идеально подходит для небольших проектов, например,установки в мастерских, гостиницах и т. п., или (при подключениик сети) для более крупных проектов в качестве их части.

Расширение и аксессуары заказываются отдельно.




Совместимые  системы извещателей  Sinteso
Число адресов макс. 252
Количество линийизвещателей      2 (4) шлейфа в петлю или 4 (8)шлейфа в линию
Программируемый ввод/вывод 8
Релейные выходы 1x дистанционная передачасигнала тревоги

1x дистанционная передачаданных о неисправности
Контролируемый выход 1x дистанционная передачасигнала тревоги

1x дистанционная передачаданных о неисправности

1x звуковое оповещение
Возможности подключения 2 -> для последовательныхинтерфейсов RS232‚ RS485

2 -> для сетевых модулей

1 -> для расширения шлейфов(FDnet)
Цвет корпуса/крышки светло-серый‚ RAL 7035/чистыйбелый‚ RAL 9010
Резервный источник питания до 72 ч (опционально)
Рабочая температура -8… +42°C
Температура хранения -20… +60°C
Относительная влажность ≤ 95% (без конденсации)
Категория защиты IP30
Одобрено VdS G206109‚ LPCB 1 26h/04
Спецификация изделия 009383







FC2020 AZ

(номер заказа : A5Q00015550)





 Панель управления (2 шлейфа) в корпусе (Стандарт) Технические характеристики такие же, как у FC2020.., однакоимеются отличия, указанные ниже.
  • Напряжение сети 85… 265 в  перем. тока;
  • Рабочее напряжение 21… 28,6 В пост. тока;
  • Рабочий ток макс. 2,5 AЭлектропитание 70 Вт;
  • Емкость батареи 2 x 12 В‚ 12 А-ч;
  • Размеры корпуса (Ш x В x Г) 430 x 398 x 160 мм.

Расширение

  • FCA2012-A1 Лицензионный ключ;
  • FCA2012-A1 Лицензионный ключ (L2);

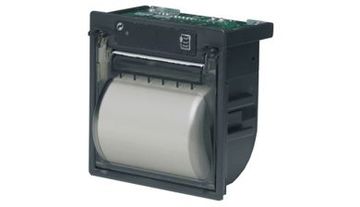

  • FTO2001-A1 Принтер событий;
  • FHA2007-A1 Монтажная плата;
  • FCI2001-A1  Комплект периферийного модуля для пожарной бригады;
  • FCA2005-A1 Модуль звуковогооповещения;
  • FN2001-A1 Сетевой модуль(SAFEDLINK);
  • FN2002-A1 Ретранслятор(SAFEDLINK);
  • FCA2001-A1 RS232-модуль(изолированный);
  • FCA2002-A1 RS485-модуль(изолированный);
  • FCI2003-A1 Расширениешлейфов (FDnet);
  • FH2002-A1 Корпус (Стандарт);
  • FH2007-A1 Корпус (Стандарт +отделение для документов);
  • FH2004-A1 Корпус (Увеличенныйразмер).

Аксессуары

  • FTO2005-C1 Замок с ключом(Kaba);
  • FTO2006-B1 Замок с ключом(Nordic);
  • Z3B171 Релейный модуль;
  • FCA2010-F1 Аккумуляторныйкомплект (9 вольт);
  • A5Q00004142 Литиевая батарея9 В / 1 А-ч;
  • FHA 2016-A1 Монтажный набор 19″;
  • FCA2014-A1 Набор кабелей(связь);
  • FHA2017-A1 Крышка 1HUDL3750+ Матричный принтер.



FC2020-EZ

(номер заказа  A5Q00016827)

Панель управления (2 шлейфа) в корпусе (Стандарт) с 1светодиодным индикатором

  • Напряжение сети 85… 265 В перем. тока;
  • Рабочее напряжение 21… 28,6 В пост. тока;
  • Рабочий ток макс. 2,5 А;
  • Электропитание 70 Вт;
  • Емкость батареи 2 x 12 В, 12 А-ч;
  • Размеры корпуса (Ш x В x Г) 430 x 398 x 160 мм.

Расширение

  • FCA2012-A1 Лицензионныйключ (L1);
  • FCA2013-A1 Лицензионныйключ (L2);
  • FTO2001-A1 Принтер событий;
  • FHA2007-A1 Монтажная плата;
  • FCI2001-A1 Комплект периферийного модуля для пожарной бригады;
  • FCA2005-A1 Модуль звуковогооповещения;
  • FN2001-A1 Сетевой модуль(SAFEDLINK);
  • FN2002-A1 Ретранслятор(SAFEDLINK);
  • FCA2001-A1 RS232-модуль(изолированный);
  • FCA2002-A1 RS485-модуль(изолированный);
  • FCI2003-A1 Расширение шлей-фов (FDnet);
  • FH2002-A1 Корпус (Стандарт);
  • FH2007-A1 Корпус (Стандарт +отделение для документов);
  • FH2004-A1 Корпус (Увеличен-ный размер).

Аксессуары

  • FTO2005-C1 Замок с ключом(Kaba);
  • FTO2006-B1 Замок с ключом(Nordic);
  • Z3B171 Релейный модуль;
  • FCA2010-F1 Аккумуляторныйкомплект (9 вольт);
  • A5Q00004142 Литиевая батарея 9 В / 1 А-ч;
  • FHA2016-A1 Монтажный набор 19″;
  • FCA2014-A1 Набор кабелей(связь);
  • FHA2015-A1 Крышка 2HUDL3750+ Матричный принтер (внешн.).



FC2020-AA

(номер заказа A5Q00016829)



Панель управления (2 шлейфа) в корпусе (Комфорт) A5Q00016829Технические характеристики такие же, как у FC2020.., однакоимеются отличия, указанные ниже.

  • Напряжение сети 230 В перем. тока;
  • Рабочее напряжение 21… 28,4 В пост. тока;
  • Рабочий ток макс. 5 А;
  • Электропитание 150 Вт;
  • Емкость батареи 2 x 26 В, 12 А-ч;
  • Размеры корпуса (Ш x В x Г) 430 x 796 x 160 мм.

Расширения

  • FCA2012-A1 Лицензионный ключ(L1);
  • FCA2013-A1 Лицензионный ключ(L2);
  • FTO2001-A1 Принтер событий;
  • FHA2007-A1 Монтажная плата;
  • FCI2001-A1 Комплект периферийного модуля для пожарной бригады;
  • FCA2005-A1 Модуль звуковогооповещения;
  • FN2001-A1 Сетевой модуль(SAFEDLINK);
  • FN2002-A1 Ретранслятор(SAFEDLINK);
  • FCA2001-A1 RS232-модуль(изолированный);
  • FCA2002-A1 RS485-модуль(изолированный);
  • FCI2003-A1 Расширение шлей-фов (FDnet);
  • FH2003-A1 Корпус (Комфорт);
  • FH2005-A1 Корпус (Большой).

Аксессуары

  • FTO2005-C1 Замок с ключом(Kaba);
  • FTO2006-B1 Замок с ключом(Nordic);
  • Z3B171 Релейный модуль:
  • FCA2010-F1 Аккумуляторныйкомплект (9 вольт);
  • A5Q00004142 Литиевая батарея9 В / 1 А-ч;
  • FHA2016-A1 Монтажный набор 19″;
  • FCA2014-A1 Набор кабелей(связь);
  • FHA2015-A1 Крышка 2HUDL3750+ Матричный принтер(внешн.).



Панели управления FC20xx с возможностью работы в сети серия FC2040



Панель управления (4 шлейфа) FC2040..FC2040.. (4 шлейфа, возможность расширения до 8) — компактная пожарная панель управления со встроенной рабочей станцией, которая может обрабатывать сигналы, поступающие от устройств Sinteso — до 504 адресов. Данная панель управления может использоваться как автономно, так и в составе сети. Панель управления может программироваться при помощи удобного для пользователя инструмента (SintesoWorks) для создания универсальной гибкой системы. В одну сеть могут объединяться до 32 станций, таких как панели управления и пульты управления (в любом порядке). Кроме  того, на каждой станции имеется возможность подключения к Ethernet. Это подключение к Ethernet позволяет объединить в однусеть до 4 станций, включая центральную точку доступа ‘CAP (ЦТД)'(через Hub) (без соблюдения EN54).

Подключение к системе управления безопасностью Siemens через BACnet. Выполняется мониторинг всех линий извещателей для поиска замыкания на землю.Адаптация текста пользователя непосредственно на пульте управления или при помощи программного инструмента. До 2000 событий может быть сохранено в соответствии с различными критериями. Автоматический переход на летнее/зимнее время.Обнаружение и автоматическое считывание (автоматическое конфигурирование) всех устройств FDnet, обеспечивающее своевременность и простоту управления.

Сохраненные данные могут быть загружены с помощью удаленного доступа (SintesoView). FC2040.. идеально подходит для проектов средних размеров,например, установки в производственных помещениях, региональных банках, офисных комплексах и т. п., или (при подключении к сети) для более крупных проектов в качестве их части.FC2040.. можно использовать для создания гибких внутриструктурных связей, а также для внешних систем. Расширение и аксессуары заказываются отдельно.




Напряжение сети                                            230 В перем. тока
Рабочее напряжение 21… 28,6 В пост. тока
Рабочий ток макс. 5 A
Электропитание 150 Вт
Совместимые системыизвещателей        Sinteso
Число адресов макс. 504
Количество линийизвещателей 4 (8) шлейфов в петлю или 8 (16)шлейфов в линию
Программируемый вход/выход 12
Релейные выходы 1x дистанционная передачасигнала тревоги

1x дистанционная передачаданных о неисправности
Контролируемый выход 1x дистанционная передачасигнала тревоги

1x дистанционная передачаданных о неисправности

2x звуковое оповещение
Возможности подключения 2 -> для последовательныхинтерфейсов RS232‚ RS485

2 -> для сетевых модулей

2 -> для расширения шлейфов(FDnet)
Цвет корпуса/крышки светло-серый‚ RAL 7035/чистыйбелый‚ RAL 9010
Резервный источник питания до 72 ч (опционально)
Рабочая температура -8… +42°C
Температура хранения -20… +60°C
Относительная влажность ≤95% (без конденсации)
Категория защиты IP30
Одобрено VdS G206110‚ LPCB 126h/05
Спецификация изделия 009384





FC2040-AA

(номер заказа A5Q00016100)

Панель управления (4 шлейфа) A5Q00016100Технические характеристики такие же, как у FC2040.., однакоимеются отличия, указанные ниже.

Расширение

  • FCA2012-A1 Лицензионный ключ(L1);
  • FCA2013-A1 Лицензионный ключ(L2);
  • FTO2001-A1 Принтер событий;
  • FHA2007-A1 Монтажная плата;
  • FCI2001-A1 Комплект периферийного модуля для пожарной бригады;
  • FCA2005-A1 Модуль звуковогооповещения;
  • FN2001-A1 Сетевой модуль(SAFEDLINK);
  • FN2002-A1 Ретранслятор(SAFEDLINK);
  • FCA2001-A1 RS232-модуль(изолированный);
  • FCA2002-A1 RS485-модуль(изолированный);
  • FCI2003-A1 Расширениешлейфов (FDnet);
  • FH2003-A1 Корпус (Комфорт);
  • FH2005-A1 Корпус (Большой).

Аксесуары

  • FTO2005-C1 Замок с ключом (Kaba);
  • FTO2006-B1 Замок с ключом (Nordic);
  • Z3B171 Релейный модуль;
  • FCA2010-F1 Аккумуляторный комплект (9 вольт);
  • A5Q00004142 Литиевая батарея 9 В / 1 А-ч;
  • FHA2016-A1 Монтажный набор19″;
  • FCA2014-A1 Набор кабелей(связь);
  • FHA2015-A1 Крышка 2HUDL3750+ Матричный принтер (внеш).



FC2040-AE

(номер заказа A5Q00016852)



Панель управления (4 шлейфа) с 2 светодиодными индикаторами технические характеристики такие же, как у FC2040.., однако имеются отличия, указанные ниже.С 48 группами индикации, по одному красному и желтому свето-диоду на каждую.



Расширение

  • FCA2012-A1 Лицензионный ключ(L1);
  • FCA2013-A1 Лицензионный ключ(L2);
  • FTO2001-A1 Принтер событий;
  • FHA2007-A1 Монтажная плата;
  • FCI2001-A1 Комплект периферийного модуля для пожарной бригады;
  • FCA2005-A1 Модуль звуковогооповещения;
  • FN2001-A1 Сетевой модуль(SAFEDLINK);
  • FN2002-A1 Ретранслятор(SAFEDLINK);
  • FCA2001-A1 RS232-модуль(изолированный);
  • FCA2002-A1 RS485-модуль(изолированный);
  • FCI2003-A1 Расширение шлей-фов (FDnet);
  • FH2003-A1 Корпус (Комфорт);
  • FH2005-A1 Корпус (Большой).

Аксесуары

  • FTO2005-C1 Замок с ключом(Kaba);
  • FTO2006-B1 Замок с ключом(Nordic);
  • Z3B171 Релейный модуль;
  • FCA2010-F1 Аккумуляторный комплект (9 вольт);
  • A5Q00004142 Литиевая батарея9 В / 1 А-ч;
  • FHA2016-A1 Монтажный набор 19″;
  • FCA2014-A1 Набор кабелей(связь);
  • FHA2015-A1 Крышка 2HUDL3750+ Матричный принтер(внешн.).



FC2040-AG

(номер заказа A5Q00016854)

Панель управления (4 шлейфа) с 4 светодиодными индикаторами технические характеристики такие же, как у FC2040.., однакоимеются отличия, указанные ниже.
С 96 группами индикации, по одному красному и желтому свето-диоду на каждую.

Расширение

  • FCA2012-A1 Лицензионный ключ(L1);
  • FCA2013-A1 Лицензионный ключ(L2);
  • FTO2001-A1 Принтер событий;
  • FHA2007-A1 Монтажная плата;
  • FCI2001-A1 Комплект периферийного модуля для пожарной  бригады;
  • FCA2005-A1 Модуль звуковогооповещения;
  • FN2001-A1 Сетевой модуль(SAFEDLINK);
  • FN2002-A1 Ретранслятор(SAFEDLINK);
  • FCA2001-A1 RS232-модуль (изолированный);
  • FCA2002-A1 RS485-модуль (изолированный);
  • FCI2003-A1 Расширение шлей-фов (FDnet);
  • FH2003-A1 Корпус (Комфорт);
  • FH2005-A1 Корпус (Большой).

Аксесуары

  • FTO2005-C1 Замок с ключом(Kaba);
  • FTO2006-B1 Замок с ключом(Nordic);
  • Z3B171 Релейный модуль;
  • FCA2010-F1 Аккумуляторный комплект (9 вольт);
  • A5Q00004142 Литиевая батарея9 В / 1 А-ч;
  • FHA2016-A1 Монтажный набор 19″;
  • FCA2014-A1 Набор кабелей(связь);
  • FHA2015-A1 Крышка 2HU;
  • DL3750+ Матричный принтер(внешн.).

Панели управления FC20xx с возможностью работы в сетиСерия FC2060

Панель управления (модульная) FC2060.. — сборная модульная панель управления со встроенной рабочей станцией до 1512 адресов (макс.) в системе Sinteso. Эта панель управления обрабатывает сигналы от различных систем извещателей, таких как устройства Sinteso FD20, коллективные устройства MS7/9/24‚ DS11‚ пожарные извещатели Synova 600 и SIGMACON. Блок установки печатных плат в базовой панели управления используется для установки дополнительных коллективных плат, плат FDnet или плат ввода/вывода. Возможна одновременная установка макс. 5 плат. Замена плат линии и плат ввода/вывода может осуществляться без отключения панели управления. Предварительная конфигурация дерева извещателей и управление рабочей станцией напрямую или с помощью инструмента (SintesoWorks).

Данная панель управления может использоваться как автономно, таки в составе сети. В одну сеть могут объединяться до 32 станций, таких как панели управления и пульты управления (в любом порядке). Кроме того, на каждой станции имеется возможность подключения к Ethernet. Это подключение к Ethernet позволяет объединить в однусеть до 4 станций, включая центральную точку доступа ‘CAP (ЦТД)'(через Hub) (без соблюдения EN54). Подключение к системе управления безопасностью Siemens через BACnet. Выполняется мониторинг всех линий извещателей для поиска замыкания на землю.

Адаптация текста пользователя непосредственно на пульте управления или при помощи программного инструмента. Согласно различным критериям может быть сохранено до 2000 событий. Автоматический переход на летнее/зимнее время.Обнаружение и автоматическое считывание (автоматическое конфигурирование) всех устройств FDnet, обеспечивающее своевременность и простоту управления. Сохраненные данные могут быть загружены с помощью удаленного доступа (SintesoView). Расширение и аксессуары заказываются отдельно.




Совместимые системыизвещателей                                      Sinteso‚ MS7‚ MS9‚ MS9i‚ DS11‚Synova 600‚ SIGMACON
Число адресов макс. 1512
Количество линий извещателей Встроенная сеть FDnet -> 2 (4) шлейфав петлю или 4 (8) шлейфов в линию

FDnet -> макс. 20 (по 4 на одну пла-ту линии)

коллективная сеть -> макс. 40 (по 8на одну плату линии)

MS9i -> макс. 10 (по 2 на одну платулинии)
Программируемый вход/выход 12 (+60)
Релейные выходы 1x дистанционная передачасигнала тревоги

1x дистанционная передачаданных о неисправности
Контролируемый выход 1x дистанционная передачасигнала тревоги

1x дистанционная передачаданных о неисправности

2x звуковое оповещение
Возможности подключения 2 -> для последовательныхинтерфейсов RS232‚ RS4852

2 -> для сетевых модулей

1 -> для расширенияшлейфов (FDnet)

5 -> для плат линии или плат ввода/вывода (блок установки печатных плат)
Цвет корпуса/крышки светло-серый‚ RAL 7035/чистыйбелый‚ RAL 9010
Резервный источник питания до 72 ч (опционально)
Рабочая температура -8… +42°C
Температура хранения -20… +60°C
Относительная влажность ≤95% (без конденсации)
Категория защиты IP30
Одобрено VdS‚ LPCB (на рассмотрении)
Спецификация изделия A6V10087844



FC2060-AA

(номер заказа A5Q00023048)



  • Напряжение сети 230 В перем. тока
  • Рабочее напряжение 21… 28,4 В пост. тока
  • Рабочий ток макс. 5 А
  • Электропитание 150 Вт
  • Размеры корпуса (Ш x В x Г) 430 x 796 x 260 мм
  • Емкость батареи 2 x 12 В, 45 А

Расширение

  • FCI2003-A1 Расширение шлей-фов (FDnet);
  • FCL2001-A1 Плата линии (FDnet);
  • FCL2002-A1 Плата линии(коллективная);
  • FCI2008-A1 Плата ввода/вывода(программируемая);
  • FCA2012-A1 Лицензионный ключ(L1);
  • FCA2013-A1 Лицензионный ключ(L2);
  • FTO2001-A1 Принтер событий;
  • FHA2007-A1 Монтажная плата;
  • FCI2001-A1 Комплект периферийного модуля для пожарной бригады;
  • FCA2005-A1 Модуль звуковогооповещения;
  • FN2001-A1 Сетевой модуль(SAFEDLINK);
  • FN2002-A1 Ретранслятор(SAFEDLINK);
  • FCA2001-A1 RS232-модуль(изолированный);
  • FCA2002-A1 RS485-модуль(изолированный);
  • FH2004-A1 Корпус (Увеличенныйразмер);
  • FH2005-A1 Корпус (Большой).

Аксесуары

  • FTO2005-C1 Замок с ключом(Kaba);
  • FTO2006-B1 Замок с ключом(Nordic);
  • Z3B171 Релейный модуль;
  • FCA2010-F1 Аккумуляторный комплект (9 вольт);
  • A5Q00004142 Литиевая батарея9 В / 1 А-ч;
  • FHA2016-A1 Монтажный набор 19″;
  • FCA2014-A1 Набор кабелей(связь);
  • FHA2015-A1 Крышка 2HUDL3750+ Матричный принтер.

FCI2003-A1 Расширение шлейфов (FDnet)

(номер заказа A5Q00010136)

При использовании расширения шлейфа число подсоединяемых шлейфов удваивается, т. е. увеличивается с 2 до 4. Число FDnet-адресов на каждую станцию остается неизменным. Устанавливается на периферийную плату панели управления. Для каждого встроенного линейного модуля можно установить одно расширение.

  • Количество линий извещателей 2 шлейфа в петлюили 4 шлейфа в линию;
  • Емкость кабеля 0,2… 1,5 мм;
  • Размеры (Ш x В x Г) 48 x 20 x 70 мм.

FCL2001-A1 Плата линии (FDnet)

(номер заказа A5Q00009875)

Плата линии FDnet — дополнительная плата для встроенных линий FDnet, монтируемая в блок установки плат (5 разъемов) панели управления FC2060. Она используется для расширения FC2060 путем добавления дополнительных линий FDnet. Кроме того, она может применяться при модернизации имеющихся линий извещателей переходом на Sinteso. В этом случае существующая плата линии может быть просто заменена платой линии FDnet. К плате линии могут подключаться все устройства FDnet. Плата линии рассчитана на 4 шлейфа в петлю или 8 шлейфов в линию.

  • Ток на входе макс. 0,8 A;
  • Количество линий извещателей 4 шлейфа в петлю или 8 шлейфов в линию;
  • Число адресов макс. 252.

FCL2002-A1 Плата линии (коллективная)

(номер заказа A5Q00010502)

Плата линии FDnet — дополнительная плата для встроенных линий FDnet, монтируемая в блок установки плат (5 разъемов)панели управления FC2060. Она используется для расширения FC2060 путем добавления дополнительных линий FDnet. Крометого, она может применяться при модернизации имеющихся линий извещателей переходом на Sinteso. В этом случае существующая плата линии может быть просто заменена платой линии FDnet. К плате линии могут подключаться все устройства FDnet. Плата линии рассчитана на 4 шлейфа в петлю или 8 шлейфов влинию.

  • Ток на входе макс. 0,8 A;
  • Количество линийизвещателей 4 шлейфа в петлюили 8 шлейфов в линию;
  • Число адресов макс. 252.

FCL2002-A1 Плата линии (коллективная)

(номер заказа A5Q00010502)

Коллективная плата линии является дополнительной платой линии для пожарных извещателей с коллективной оценкой сигнала. Все извещатели одной линии имеют один и тот же адрес. Плата линии может монтироваться во встроенные блоки установки плат FC2030 (2 разъема) и FC2060 (5 разъемов). Платалинии требуется для пошаговой миграции от коллективных извещателей к устройствам FDnet Sinteso. Плата линии рассчитана на 8 коллективных шлейфов в линию, каждый из которых содержит до 32 извещателей для всех коллективных извещателей серий Sinteso‚ MS7/9/24‚ DS11‚ Synova 600‚ SIGMACON. Оконечное устройство линии для MS7/9/24‚ DS11‚ SynoLINE600-> EOL22(Ex)‚ 4k7‚ 3k3. Оконечное устройство линии MS24‚ DS11‚ SynoLINE600 ->EOL22(Ex)‚ диод Transzorb 20 В.

  • Ток на входе макс. 0,6 A;
  • Ток на выходе макс. 0,6 A на одну линию;
  • Количество линий извещателей 8.

Аксессуары

    • EOL22(Ex)Оконечное устройство линии;

  • Диод Transzorb P6KE20CA двунаправленный 20 В‚ 5%‚ 600 Вт/мс;

FCI2008-A1 Плата ввода/вывода (программируемая)

(номер заказа S54400-A6-A1)

Плата ввода/вывода — это дополнительная плата с программируемыми вводами и выводами для расширения встроенных вводов и выводов. Плата монтируется в блок установки плат (5разъемов) панели управления FC2060.

  • Ток на входе макс. 2 A;
  • Программируемый  вход/выход 12.

FCA2012-A1 Лицензионный ключ (L1)

(номер заказа A5Q00018856)

Ключ-таблетка iButton с лицензией для программы Visualizer. Разрешается использовать только один лицензионный ключдля одной станции управления.



FCA2013-A1 Лицензионный ключ (L2)

(номер заказа A5Q00018857)

Ключ-таблетка iButton с лицензией для программы Visualizer идля сети BACnet.  Разрешается использовать только один ли-цензионный ключ для одной станции управления.



FTO2001-A1 Принтер событий

(номер заказа A5Q00010126)



Принтер событий является термографическим печатающим устройством, регистрирующим сигналы тревоги, неисправностии все сообщения. Принтер событий может использоваться навсех панелях управления серии FC20xx при наличии свободно-го места. Для управления принтером необходим модуль RS232.В комплект принтера входят интерфейсный кабель, блок пита-ния и рулон бумажной ленты RS232-модуль FCA2001-A1 необходимо заказать отдельно.

  • Рабочее напряжение 9… 48 В пост. тока;
  • Ток покоя 50 мА;
  • Рабочий ток 3 A при 9 В пост. тока0,7 A при 48 В пост. тока;
  • Интерфейс последовательный RS232;
  • Рабочая температура 0… +50°CТемпература хранения -20… +70°C;
  • Относительная влажность ≤ 95% (без конденсации);
  • Размеры (Ш x В x Г) 85 x 85 x 55 мм.

FHA2007-A1 Монтажная плата

(номер заказа A5Q00010151)

Монтажная плата прикручивается винтами к задней стенке корпуса (Стандарт, Комфорт). Монтажная плата может поворачиваться на оси, обеспечивая доступ к расположенному под ней модулю, т. е. предоставляя возможность установки периферийного модуля для пожарной бригады или модулей звуковогооповещения.

  • Размеры (Ш x В x Г) 221 x 241 x 46 мм

FCI2001-D1 Периферийный модуль для пожарной бригады

(номер заказа A5Q00013100)

Для соответствия немецкому стандарту VdS при подключении к периферийным устройствам противопожарной службы (Германия). К модулю могут быть подключены устройства FBF, FSD,ÜE, FSE, ÖA, KL, противовзломное устройство тревоги FSD. Устанавливается в корпус (Стандарт) на монтажную плату FHA2007-A1, в корпус (Комфорт) на заднюю стенку корпуса илина монтажную плату.

  • Рабочее напряжение 21… 28,6 В пост. тока;
  • Рабочий ток макс. 1,6 A;
  • Емкость кабеля 0,2 — 1,5 мм2 / 0,5 — 2,5 мм2;
  • Размеры (Ш x В x Г) 150 x 190 x 40 мм.

FCA 2005-A1 Модуль звукового оповещения

(номер заказа A5Q00014866)

При помощи модуля звукового оповещения можно разветвить коллективную линию звуковой сигнализации на 4 линии. Каждая из этих линий управляет и осуществляет контроль индивидуальной сирены. Можно также использовать 2 модуля звукового оповещения при условии каскадного включения каждого из них. Модуль звукового оповещения можно установить на монтажную плату FHA2007-A1 или на U-рейку TS35, используя прилагаемые монтажные кронштейны.

  • Рабочее напряжение 21… 28,6 В пост. тока;
  • Ток покоя 20 мА;
  • Рабочий ток макс. 2 A (используются предо-хранители 2 AT);
  • Контролируемый выход 4 x 1 AЕмкость кабеля 0,08… 1,5 мм2;
  • Относительная влажность ≤ 95%;
  • Цвет корпуса/крышки чистый белый‚ RAL 9010/прозрачный матовый;
  • Категория защиты IP30;
  • Размеры (Ш x В x Г) 132 x 90 x 24 мм;

FN2001-A1 Сетевой модуль (SAFEDLINK)

(номер заказа A5Q00012851)

Для включения в сеть нескольких станций FCnet/SAFEDLINK. Устанавливается с задней стороны рабочей станции. В комплект сетевого модуля входят 2 кабельных сальника срезьбой EMC M10 x 1,5. Емкость кабеля 0,2… 1,5 мм2

  • Размеры (Ш x В x Г) 50 x 20 x 70 мм.

FN2002-A1 Ретранслятор (SAFEDLINK) S24236-B2502-A1

Данный модуль представляет собой ретранслятор в FCnet. Он используется для расширения зоны действия системной шины FCnet. Между 2 станциями можно использовать максимум 1ретранслятор. Расстояние между сетевым модулем и ретранслятором не должно превышать 1000 м. Ретранслятор можно монтировать непосредственно на ровную поверхность, на U-рейку TS35 с помощью прилагаемых монтажных кронштейнов, или в корпус FDH291/292. Аксессуары заказываются отдельно. Протокол обмена данными SAFEDLINK (UDP/IP)

  • Рабочее напряжение 9… 30 В пост. тока;
  • Рабочий ток макс. 45 мА;
  • Емкость кабеля 0,08… 1,5 мм2;
  • Относительная влажность ≤ 95%;
  • Цвет корпуса/крышки чистый белый‚ RAL 9010/прозрачный матовый;
  • Категория защиты IP30;
  • IP54 с доп. корпусом FDCH291;
  • IP65 с доп. корпусом FDCH292;
  • Размеры (Ш x В x Г) 132 x 90 x 24 мм;
  • Аксессуары TS35_122 U-рейкаTS35_288 U-рейка;
  • FDCH291 Корпус IP54;
  • FDCH292 Корпус IP65.



Аксесуары

TS35_122 U-рейка TS35/7.5/122

(номер заказа BPZ:5644780001)

Универсальная монтажная рейка (U-рейка) позволяет выполнять монтаж различного оборудования.

  • Размеры (Ш x В) 35 x 122 мм



TS35_288 U-рейка TS35/7.5/288
(номер заказа BPZ:5644230001)

Универсальная монтажная рейка (U-рейка) позволяет выпол-нять монтаж различного оборудования.

  • Размеры (Ш x В) 35 x 288 мм.

FDCH291 Корпус для входных/выходных модулей

(номер заказа A5Q00002395)

Корпус для монтажа входных/выходных модулей в загрязненныхили сухих местах.Требуемые кабельные сальники с резьбой и контргайки M20 заказываются отдельно.

  • Размеры (Ш x В x Г) 202 x 109 x 49 мм;
  • Цвет корпуса/крышки чистый белый‚ RAL 9010/прозрачный матовый;
  • Категория защиты IP54.

FDCH292 Корпус для входных/выходных модулей

(номер заказа A5Q00003942)

Корпус с уплотнением для установки входных/выходных модулейво влажной среде. Требуемые кабельные сальники с резьбой и контргайки M20 заказываются отдельно.

  • Размеры (Ш x В x Г) 202 x 109 x 49 мм;
  • Цвет корпуса/крышки чистый белый‚ RAL 9010/прозрачный матовый;
  • Категория защиты IP65.

BPZ:4074540001 Дополнительная клемма

(номер заказа BPZ:4074540001)

Для заземления экранированных кабелей.В корпус FDCH291/292 можно установить до 4-х дополнительныхклемм.



A5Q00004478 Кабельный сальник с резьбой M20 x 1,5

(номер заказа A5Q00004478)

Кабельный сальник с резьбой предназначен для ввода кабеля M20. Обеспечивает более высокий уровень защиты IP.



A5Q00004479 Контргайка M20

(номер заказа A5Q00004479)

Контргайка к кабельному сальнику с резьбой M20 x 1,5.

  • Кол-во единиц в комплектепоставки 100 штук.

FCA2001-A1 RS232-модуль (изолированный)

(номер заказа A5Q00005327)

Модуль для периферийных устройств с RS232-интерфейсом, например, для принтера событий FTO2001-A1. Устанавливается на заднюю сторону рабочей станции. В комплект RS232-модулявходит 1 кабельный сальник с резьбой EMC M10 x 1,5.Емкость кабеля 0,2…1,5 мм2

  • Размеры (Ш x В x Г) 50 x 15 x 70 мм

FCA2002-A1 RS485-модуль (изолированный)

(номер заказа A5Q00009923)

Модуль для периферийных устройств с RS485-интерфейсом,например, для FAT (GER).Устанавливается на заднюю сторону рабочей станции.В комплект RS485-модуля входит 1 кабельный сальник с резь-бой EMC M10 x 1,5.Емкость кабеля 0,2…1,5 мм2.

  • Размеры (Ш x В x Г) 50 x 15 x 70 мм

FH2002-A1 Корпус (Стандарт)

(номер заказа A5Q00018931)

Полый корпус для различных вариантов применения, например,для установки дополнительных батарей, дополнительных рабочих компонентов или принтера событий.

  • Размеры корпуса (Ш x В x Г) 430 x 398 x 160 мм;
  • Цвет корпуса/крышки светло-серый‚ RAL 7035/чистый белый, RAL 9010;
  • Категория защиты IP30Отсек для батарей 2 x FA2003-A1 (7 А-ч) или2 x FA2004-A1 (12 А-ч);
  • Расширение FTO2001-A1 Принтер событийFCM2006-A1 Дополнительныйрабочий компонент (2xLED-индикация);
  • FCM2007-A1 Дополнительныйрабочий компонент (4xLED-индикация);
  • FP2003-A1 Комплект электропи-тания (70 Вт)FP2004-A1;
  • Комплект электропи-тания (150 Вт, A)FP2005-A1;
  • Комплект электропи-тания (150 Вт, B).

FH2007-A1 Корпус (Стандарт +отделение для документов)

(номер заказа A5Q00022369)

Полый корпус для документов формата A4‚ глубина 150 мм.

  • Размеры корпуса (Ш x В x Г) 430 x 398 x 160 мм;
  • Цвет корпуса/крышки светло-серый‚ RAL 7035/чистый белый, RAL 9010;
  • Категория защиты IP30.

FCM 2006-A1 Дополнительный рабочий компонент (2xLED-индикация)

(номер заказа A5Q00021771)

В дополнение к группам дисплея с 48 светодиодами — по одному красному и желтому свето диоду. Может вставляться во все полые корпуса FH200x-A1‚ кромеFH2007-A1. В комплект входят кабели и винты для установки.

  • Размеры (Ш x В x Г) 427 x 200 x 25 мм.

FCM2007-A1 Дополнительный рабочий компонент (4xLED-индикация)

(номер заказа A5Q00021772)

В дополнение к группам дисплея с 96 светодиодами — по одному красному и желтому светодиоду. Может вставляться во все полые корпуса FH200x-A1‚ кромеFH2007-A1. В комплект входят кабели и винты для установки.

  • Размеры (Ш x В x Г) 427 x 200 x 25 мм.

FCM 2015-D1 Дополнительный рабочий компонент (индикация алгорит-мов обнаружения)

(номер заказа S54400-F11-A1)

Дисплей с 48 светодиодами для 6 плат линий FDnet, включаяинтегрированные линии. Возможность каскадного включениядо 5 дополнительных рабочих компонентов. Дисплей аварийнойсигнализации (Австрия).

  • Размеры (Ш x В x Г) 427 x 200 x 25 мм.

FP 2003-A1 Блок питания (70 Вт)

(номер заказа A5Q00016005)

Дополнительное питание для всех станций (панелей и пультов управления).

Преобразует напряжение сети в рабочее напряжение системы. Контролирует напряжение сети и батарей.

  • Напряжение питания 85… 265 В перем. тока;
  • Потребляемая мощность макс. 90 ВАТок 0,5… 1 А;
  • Размеры (Ш x В x Г) 95 x 170 x 54 мм.



FP2004-A1 Блок питания (150 Вт, А)

(номер заказа A5Q00020825)

Блок питания (150 Вт, A) в качестве дополнительного источникапитания для установки в полый корпус.



Преобразует напряжение сети в рабочее напряжение системы. Контролирует напряжение сети и батарей.

  • Напряжение питания 230 В перем. тока;
  • Потребляемая мощность макс. 300 ВАТок 1,2 A;
  • Размеры (Ш x В x Г) 130 x 150 x 70 мм.

FP2005-A1 Блок питания (150 Вт, В)

(номер заказа A5Q00018779)



Блок питания (150 Вт, B) в качестве дополнительного источника питания для каскадного подключения. Преобразует напряжение сети в рабочее напряжение системы. Контролирует напряжениесети и батарей.

  • Напряжение питания 230 В перем. тока;
  • Потребляемая мощность макс. 300 ВАТок 1,2 A;
  • Размеры (Ш x В x Г) 130 x 150 x 70 мм.

FTO2005-C1 Замок с ключом (Kaba)

(номер заказа A5Q00010113)





  • Замок Kaba с монтажными аксессуарами и ключом (Kaba 8 #100)в качестве опции для рабочего доступа (рабочая станция).



FTO2006-B1 Замок с ключом (Nordic)

(номер заказа A5Q00010129)



  • Замок Nordic с монтажными аксессуарами и ключом (Nordic) вкачестве опции для рабочего доступа (рабочая станция).





Z3B171 Релейный модуль с 1 контактом

(номер заказа BPZ:4843830001)



Релейный модуль — это дополнительный модуль панели управления, срабатывающий при получении выходного сигнала с панели управления.

  • Максимальный ток замыкания контактов 250 В перем. тока / 10 A;
  • Кол-во единиц в комплекте  поставки 10 штук.

FCA2010-F1 Аккумуляторный комплект(9 вольт)

(номер заказа A5Q00012569)

  • Комплект батарей для 3-го источника напряжения (Франция)(AFNOR). Аккумулятор 9 В необходимо заказывать отдельно.



A5Q00004142 Литиевая батарея brownstone 9 В / 1 А-ч

(номер заказа A5Q00004142)

Для питания тестеров извещателей, тестера линии, дымовогорадиоизвещателя и т. п.

  • Размеры (Ш x В x Г) 25 x 48 x 16 мм
  • Кол-во единиц в комплекте поставки10 штук

FCA2016-A1 Монтажный набор 19″

(номер заказа A5Q00020179)

Для установки панелей управления и пультов управления по-жарной сигнализации в корпус 19″ сторонних производителей.

  • Размеры (Ш x В x Г) 430 x 100 x 324 мм

FCA2014-A1 Набор кабелей (связь)

(номер заказа A5Q00023027)

Для гибкого кабельного подключения к модулям на пультеуправления (PMI) и главной плате.



FHA2017-A1 Крышка 1HU

(номер заказа A5Q00024719)

Крышка для утопленного монтажа панелей управления, пультовуправления и полых корпусов (Стандарт и ЭКО).

  • Цвет чистый белый‚ RAL 9010;
  • Размеры (Ш x В) 530 x 500 мм.

FHA2015-A1 Крышка 2HU

(номер заказа A5Q00024621)

Крышка для утопленного монтажа панелей управления и полыхкорпусов (Комфорт, Большой).

  • Цвет чистый белый‚ RAL 9010;
  • Размеры (Ш x В) 530 x 886 мм.
