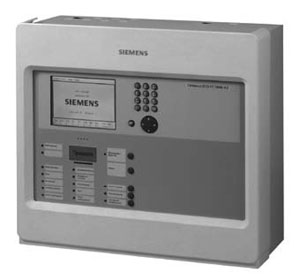

Пожарная панель управления FC1840-A3

Рабочее меню с поддержкой русского и английского языков, созданное по типу меню Windows для ускорения и упрощения работы.

  • Клавиша быстрого вызова (правая клавиша) для отображения элементов управления оборудованием/событиями.
  • Большой размер журнала событий, позволяющий хранить до 10 000 записей, порядок «первый на входе/первый на выходе».
  • Режим автоматического отключения подсветки ЖК-дисплея. Если в течение указанного времени не выполняются никакие действия и не отображаются никакие сообщения, подсветка ЖК-дисплея отключается автоматически. При возникновении событий/операций ЖК-дисплей загорается автоматически для отображения событий и/или связанных устройств.
  • 2 встроенных программируемых входа/вывода (выход: постоянное напряжение 24 В 40 мА в качестве общего сигнала тревоги или общего сигнала неисправности; вход: для контроля состояния сухого контакта).
  • 1 встроенный выход оповещения NAC для устройств оповещения (не более 0,5 A при 24 В постоянного тока).
  • Эффективное групповое программирование с учетом различного применения.
  • К панели FC1840-A3 можно подключить до 504 адресных устройств.
  • Для адресного шлейфа (FD18-BUS) можно использовать кабель типа «витая пара» с максимальной длиной кольцевого шлефа до 2,5 км, радиального шлейфа — до 1,5 км (сечение кабеля 0,75…1,0 мм2). При использовании витого кабеля сечением 0.75 мм2 сопротивление шлейфа длиной 1000 м будет 50 Ом; при использовании витого кабеля сечением 1.0 мм2 сопротивление шлейфа длиной 1350 м будет 50 Ом.
  • Три уровня для разных прав пользователей. Для доступа к каждому уровню пользователя используется предварительно заданный изменяемый пароль.
  • Съёмные терминалы для подключения кабелей.
  • Функция автоматического определения типа и ID-номера устройств облегчает работы по вводу системы в эксплуатацию.
  • Алгоритм обнаружения может быть изменён с учетом различных условий для обеспечения высокой надежности определения и снижения числа ложных срабатываний.
  • Программирование непосредственно с панели или с компьютера.
  • Монтаж с использованием отрывных наклеек с ID-номером каждого устройства.
  • Адресный шлейф FD18-BUS может иметь кольцевую или радиальную топологию.

Технические данные

Число линейных модулей 2
Максимальный нагрузочный фактор 504
ЖК-дисплей 320 × 240 пикселей, подсветка
Количество встроенных программируемых входов/выходов 2
Встроенных выходов оповещения NAC (0,5 мА при 24 В пост. тока) 1
Максимальное число записей в журнале 10 000
Автоопределение устройств Да
АКБ (заказываются дополнительно) 12 В пост. тока, 12 A-ч × 2
Интерфейс обмена данными Специальный адаптер
Напряжение питающей сети 85–265 В перем. тока, 50–60 Гц
Мощность блока питания 70 Вт
Максимальный выходной ток (при заряде АКБ) 1 A при 24 В пост. тока
Размеры (мм) 437 × 408 × 197
Вес (без АКБ) 10,7 кг
Предохранитель 220 В перем. тока при 3,15 A
Рабочая температура 0 ~ +40 ˚C
Температура хранения –10 ~ +50 ˚C
Относительная влажность ≤95% (40±2 ˚C)
Категория защиты IP30
Условия эксплуатации Внутри помещений/чистое помещение
Каталожный номер S54420-C2-A3
Лист технических данных A6V10337502

Запасные части для контрольной панели



Плата центрального процессора FCM1811-A1 FC18

FCM1811-A1

Совместно с материнской платой составляют основную часть панели FC18. Используется преимущественно для хранения и загрузки конфигурации.

Каталожный номер S54420-A12-A1

Лист технических данных A6V10244852







Линейная плата FCI1801-A1 FC18

FCI1801-A1

Линейная плата FCI1801-A1 специально разработана для панелей серии Cerberus ECO для автоматического определения адресных устройств. Используется для связи с адресными устройствами серии FD181.

  • Линейная плата FCI1801-A1 позволяет подключить 1 кольцевой шлейф или 2 радиальных шлейфа, содержащие до 252 адресных устройств.
  • Подключение адресных устройств к шлейфу не чувствительно к полярности.
  • Предусмотрена защита от перегрузки.
  • При коротком замыкании на линии автоматически включается защита. При решении проблемы работа линейной платы возобновляется также автоматически.

Каталожный номер S54420-A9-A1

Лист технических данных A6V10244856

Плата подключений FCM1821-A1 FC18

FCM1821-A1

Плата подключений FCM1821-A1 специально спроектирова- на для контроллеров серии FC18; она обеспечивает простое и удобное подключение.

Каталожный номер S54420-A14-A1

Лист технических данных A6V10337508

Адаптер USB — RS-232 FCA1804 FC18

FCA1804

Для считывания и загрузки конфигурации из панели/в панель, а также для обновления встроенного программного обеспечения.

Каталожный номер S54420-F8-A1



Блок питания (70 Вт)

FP2003-A1

Блок питания служит для проебразования сетевого напряжения 220В в напряжение 24В для питания системы и заряда АКБ.
Блок питания имеет следующие характеристики:

  • Выходная мощность 70 Вт.
  • Защита от короткого замыкания.
  • Защита от перенагрузки.
  • Контроль напряжения в сети.
  • Бесперебойная подача электропитания за счёт АКБ.
  • Заряд АКБ с температурной компенсацией.
  • Контроль состояния АКБ.
  • Для энергоснабжения сторонних устройств
    (совместимость с EN 54 и VdS).
  • Без поддержки каскадного подключения.
  • Каталожный номер A5Q00016005

Напряжение на входе 85–265 В перем. тока, 50–60 Гц
Потребляемая мощность 90 ВА
