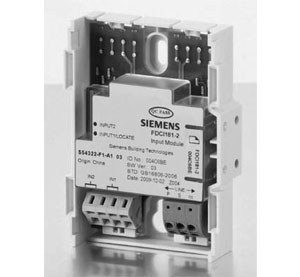

Модуль ввода FDCI181-2
- 2 цифровых входа.
- Линии входа контролируются на обрыв или обрыв и короткое замыкание (оконечные резисторы обязательны).
- Анализ сигнала с использованием микропроцессора.
- Предотвращение шумовых помех за счет интеллектуального анализа входных сигналов.
- Отображение состояния входного сигнала на светодиодном индикаторе.
- Автоматическая адресация без использования устройства адресации или DIP-переключателя.
- Питание через шину FD18-BUS.
- Обмен данными с контроллером через шину FD18-BUS.
- Для использования в сухих помещениях. Можно применять в пыльных и влажных помещениях при установке в корпус FDCH221.
- Упрощенный ввод в эксплуатацию с применением наклейки с ID-номером.
Технические данные
| Рабочее напряжение | 12 … 32 В пост. тока |
| Рабочий ток (ток покоя) | 0,33 мА |
| Ток активации | 0,45 мА |
| Рабочая температура | –25 … +70 ˚C |
| Температура хранения | –30 … +75 ˚C |
| Влажность | ≤95 % |
| Протокол обмена данными | FD18-BUS |
| Соединительные разъемы | 0,5 … 1,5 мм2 |
| Цвет — корпус — крышка |
Белый, RAL 9010 Прозрачная |
| Категория защиты EN60529 IEC529/GB4208-93 С корпусом FDCH221 |
IP30 IP65 |
| Каталожный номер | S54322-F1-A1 |
| Лист технических данных | A6V10214494 |

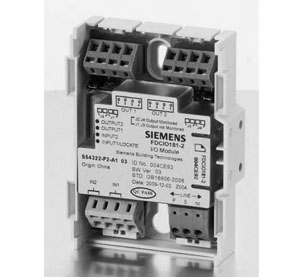

Модуль ввода/вывода FDCIO181-2
- Анализ сигнала с использованием микропроцессора.
- Автоматическая адресация без использования устройства адресации или DIP-переключателя.
- 2 контролируемых входа, 2 выхода с возможностью контроля исполняемой цепи.
- Отображение состояния входного и выходного сигнала на светодиодном индикаторе.
- Отслеживание входных линий на наличие обрыва или короткого замыкания.
- Предотвращение шумовых помех за счет интеллектуального анализа входных сигналов.
- Контроль исполняемой цепи на обрыв или обрыв и короткое замыкание (в случае использования нормально разомкнутых контактов выхода при использовании внешнего источника питания).
- Опция контроля исполняемой цепи (вкл./выкл.).
- Выходные контакты реле для управления оборудованием (24 В пост. тока, не более 2 A).
- Питание через шину FD18-BUS.
- Обмен данными с панелью через шину FD18-BUS.
- Для использования в сухих помещениях. Можно применять в пыльных и влажных помещениях при установке в корпус FDCH221.
- Упрощенный ввод в эксплуатацию с применением наклейки с ID-номером.
Технические данные
| Рабочее напряжение | 12 … 32 В пост. тока |
| Рабочий ток (ток покоя) | 0,56 мА |
| Ток активации | 0,85 мА |
| Выход — параметры контактов — оконечное сопротивление (для контроля) — диод (для контроля) |
2 A при 24 В пост. Тока 3,3 кОм 1N5404 |
| Вход — оконечное/тревожное сопротивление |
3,3 кОм/680 Ом |
| Рабочая температура | –25 … +70 ˚C |
| Температура хранения | –0 … +75 ˚C |
| Влажность | ≤95 %, относительная |
| Протокол обмена данными | FD18-BUS |
| Соединительные разъемы | 0,5 … 1,5 мм2 |
| Цвет — корпус — крышка |
Белый, RAL 9010 Прозрачная |
| Категория защиты EN60529 IEC529/GB4208-93 С корпусом FDCH221 |
IP30 IP65 |
| Каталожный номер | S54322-F2-A1 |
| Лист технических данных | A6V10214492 |

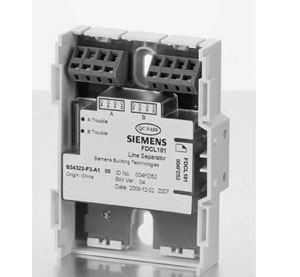

Изолятор линии FDCL181
Изолятор линии FDCL181 используется для выявления и отключения короткозамкнутых участков в шине FD18-BUS. Он также подключается для предотвращения одновременного сбоя разных ветвей системы вследствие короткого замыкания.
- Защита шины FD18-BUS в случае короткого замыкания.
- Для ответвлений FD18-BUS.
- Светодиодный индикатор для отображения состояния.
- Автоматическая адресация без использования устройства адресации или DIP-переключателя.
- Обмен данными через шину FD18-BUS (отдельный адрес).
- Для использования в сухих помещениях. Можно применять в пыльных и влажных помещениях при установке в корпус FDCH221.
- Упрощенный ввод в эксплуатацию с применением наклейки с ID-номером.
Технические данные
| Рабочее напряжение | 12 … 32 В пост. тока |
| Рабочий ток (ток покоя) | 0,25 мА |
| Ток активации | 0,45 мА |
| Рабочая температура | –25 … +70 ˚C |
| Температура хранения | –30 … +75 ˚C |
| Влажность | ≤95 % |
| Протокол обмена данными | FD18-BUS |
| Соединительный разъем | 0,5 … 1,5 мм2 |
| Цвет — корпус — крышка |
Белый, RAL 9010 Прозрачная |
| Категория защиты EN60529/ IEC529/GB4208-93 С корпусом FDCH221 |
IP30 IP65 |
| Каталожный номер | S54322-F3-A1 |
| Лист технических данных | A6V10214524 |

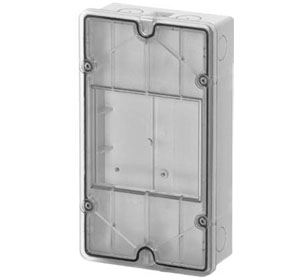

Корпус для модулей
- Герметичный корпус для модулей при их установке в условиях повышенной влажности.
- В комплект поставки не включены кабельные сальники с резьбой и контргайки M20.
- Габариты (Ш x В x Г) 207 x 119 x 48 мм
- Цвет Белый, RAL 9010/прозрачный, матовый
- Категория защиты IP65
- Каталожный номер: S54312-F3-A1
