Desigo TRA – решение для комплексной автоматизации климата, освещения и жалюзи в отдельных помещениях. Система состоит из программируемых контроллеров модульных и компактных серий PXC3 и DXR2, а также большого ряда периферийных устройств. Коммуникация между устройствами и системой диспетчеризации Desigo Insight осуществляется по стандартному протоколу BACnet.
Основной задачей системы является достижение максимальной экономии энергии – высокой энергоэффективности – без ущерба комфорту пользователей. Для упрощения пусконаладки был разработан ряд стандартных протестированных приложений, которые содержат значительное количество различных функций управления и помогают достичь класса энергоэффективности А (согласно EN 15232).

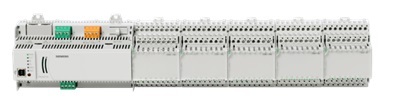

Модульные контроллеры PXC3

Контроллеры PXC3 имеют возможность подключения  до 16 входно/выходных модулей серии Desigo TX I/O (кроме супер-универсальных). Кроме того, к каждому контроллеру можно подключить до 64 устройств по протоколу KNX (PL-Link или S-mode), а также до 64 светильников с интерфейсом DALI.

Контроллеры PXC3 объединяются в сеть по стандартному протоколу BACnet/IP. Встроенный Ethernet-свитч на два порта позволяет подключать контроллеры шлейфом (технология Daisy Chain, до 20 устройств), что значительно упрощает организацию топологии.
Всего существует 4 модели данных контроллеров:

PXC3.E72 – до 72 физических точек данных

PXC3.E72A – до 72 физических точек данных и интерфейс DALI

PXC3.E75 – до 200 физических точек данных

PXC3.E75A – до 200 физических точек данных и интерфейс DALI
Компактные контроллеры DXR2

Контроллеры DXR2 предназначены для автоматизации небольших систем (например, фэнкойл + радиатор, 4 группы света и жалюзи). Все периферийные устройства подключаются напрямую к входно/выходным клеммам контроллера.

Существуют версии контроллеров с коммуникацией по BACnet/IP и BACnet/MSTP. Кроме того, в зависимости от типа устройства напряжение питания может быть AC 24 В или AC 230 В.

Типы DXR2 с подробным описанием входов/выходов можно найти в технической документации.

Периферийные устройства

Специально для системы Desigo TRA был разработан ряд комнатных устройств с интерфейсом KNX, которые могут работать в упрощённом режиме PL-Link или стандартном режиме S-mode (для интеграции в сторонние системы KNX).
— Клавишные переключатели

— Датчики освещённости и присутствия

— Интерфейсы для подключения внешних клавиш

— Комнатные модули различного дизайна и назначения

— Сенсорная веб-панель для помещений с высокими требованиями к дизайну

— Модули входов/выходов для фэнкойлов

— Компактные контроллеры систем VAV

— Диммеры

— Модули для управления жалюзи
При необходимости к контроллерам PXC3 и DXR2 могут быть подключены любые другие устройства со стандартным протоколом KNX.
Для центральных функций, таких как расписание, на каждые 20 контроллеров системы Desigo TRA необходимо установить один системный контроллер PXC00-E.D.

Диспетчеризация системы осуществляется стандартным образом – через Desigo Insight.

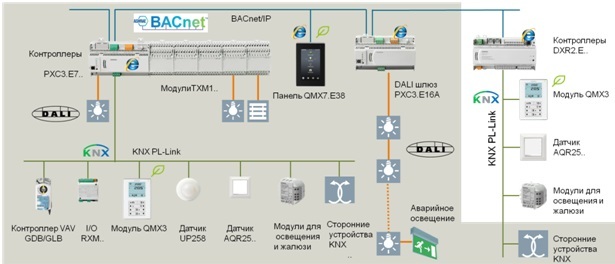

Пример топологии системы Desigo TRA:
